PIPE LINE, DUCT, VESSEL의 온도가 증가함에 따라 열팽창과 수축으로 인해 길이가 변하게 되고, 고정점에 커다란 힘을 전달하게 되는데 이러한 길이의 변화에 따른 여유를 마련해 주는 것으로 사용유체 및 온도, 압력, 사용환경 등이 고려되어 제품이 선정되어야 한다.

· 사용목적별 - 진동흡수용, 신축, 팽창용(MOVEMENT)

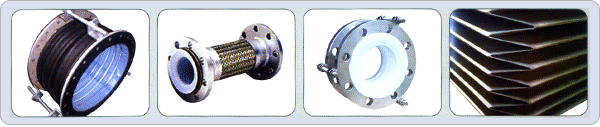

· 재질별 - METAL-JOINT, NON-METALIC JOINT, RUBBER-JOINT, TEFLON-JOINT, FLEXIBLE-HOSE,
                  TEFLON-FLEXIBLE HOSE...
 발명특허 : 특허 NO. 0454077

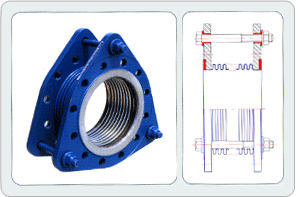

1. 진동흡수용 BELLOWS이다.
2. 유체의 접촉부를 STS로 육성, 유체의 접촉부가 ALL STS이다. (용접부, 내식성 강화)
3. 다겹(MULTI-PLY) BELLOWS를 사용 SPRING 반력이 적어 매우 FLEXIBLE하다.
4. 3EA의 TIE-ROD가 있어 순간적인 추력에 강하다.
5. RUBBER WASHER 및 CAP을 사용 TIE ROD와 FLANGIE의 마찰 소음 발생을 억제한다. 6. BRAID를 사용하지 않으므로 BRAID에 의한 진동 전달이 없다.
SPC TYPE-10, 20kg/㎠ ( STS PUMP CONNECTOR )
MODEL NO. LENGTH STOCK NO.
10 F 20 F 10 F 20 F
JOINT SPC EXPANSION 40A-10F/20F 80 85 Q1038148
JOINT SPC EXPANSION 50A-10F/20F 115 119 Q1038149 Q2057567
JOINT SPC EXPANSION 65A-10F/20F 120 128 Q2057581 Q2057566
JOINT SPC EXPANSION 80A-10F/20F 120 132 Q2057580 Q1037951
JOINT SPC EXPANSION 100A-10F/20F 125 141 Q2057579 Q1037952
JOINT SPC EXPANSION 125A-10F/20F 130 144 Q2057578 Q2057563
JOINT SPC EXPANSION 150A-10F/20F 140 158 Q1038159 Q2057562
JOINT SPC EXPANSION 200A-10F/20F 150 172 Q2057576 Q1038153
JOINT SPC EXPANSION 250A-10F/20F 200 218 Q1038160 Q2057560
JOINT SPC EXPANSION 300A-10F/20F 200 222 Q2057574 Q1038157
JOINT SPC EXPANSION 350A-10F/20F 200 230 Q2057573 Q1038158
JOINT SPC EXPANSION 400A-10F/20F 200 236 Q2057572 Q2057557
JOINT SPC EXPANSION 450A-10F/20F 200 250 Q1038154 Q1038165
JOINT SPC EXPANSION 500A-10F/20F 215 253 Q2057570 Q1038156
JOINT SPC EXPANSION 550A-10F/20F 240 270 Q2057569 Q1037952
JOINT SPC EXPANSION 600A-10F/20F 240 270 Q2057568 Q1038161
JOINT SPC EXPANSION 650A-10F/20F 260 310
JOINT SPC EXPANSION 700A-10F/20F 275 330 Q1038164
JOINT SPC EXPANSION 750A-10F/20F 280 340 Q1296713
JOINT SPC EXPANSION 800A-10F/20F 285 360 Q1250537
JOINT SPC EXPANSION 900A-10F/20F 200   Q2008173
 실용신안 NO. 0454077

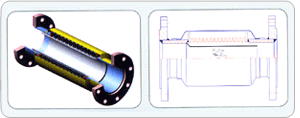

1. 배관의 신축, 팽창흡수용 JOINT이다.
2. 다겹(MULTI-PLY) BELLOWS를 사용 SPRING 반력이 적어 매우 FLEXIBLE하다.
3. SLEEVE가 있어 유체의 흐름이 원활하고 수격현상등에 BELLOWS를 보호한다.
4. COVER가 있어 외부환경으로부터 BELLOWS를 보호한다.
5. 유체에 따라 동(COPPER), ALL STS제품 가능.
SPC TYPE-10, 20kg/㎠ ( SINGLE TYPE EXPANSION JOINT FOR STEEL PIPE )
MODEL NO. LENGTH STOCK NO.
10 F 20 F
JOINT SFS EXPANSION 20A-10F/20F 365
JOINT SFS EXPANSION 25A-10F/20F 365
JOINT SFS EXPANSION 32A-10F/20F 365 Q1037789
JOINT SFS EXPANSION 40A-10F/20F 365 Q1296715
JOINT SFS EXPANSION 50A-10F/20F 365 Q1037792 Q1296712
JOINT SFS EXPANSION 65A-10F/20F 415 Q1037795
JOINT SFS EXPANSION 80A-10F/20F 415 Q1038167
JOINT SFS EXPANSION 100A-10F/20F 415 Q1037802
JOINT SFS EXPANSION 125A-10F/20F 440
JOINT SFS EXPANSION 150A-10F/20F 440 Q1037807
JOINT SFS EXPANSION 200A-10F/20F 465 Q1037816
JOINT SFS EXPANSION 250A-10F/20F 465
JOINT SFS EXPANSION 300A-10F/20F 465 Q1037829
JOINT SFS EXPANSION 350A-10F/20F 465
 실용신안 NO. 0454077

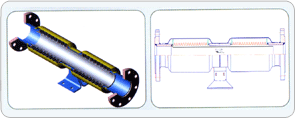

1. 배관의 신축, 팽창흡수용 복식 JOINT이다.
2. 다겹(MULTI-PLY) BELLOWS를 사용 SPRING 반력이 적어 매우 FLEXIBLE하다.
3. SLEEVE가 있어 유체의 흐름이 원활하고 수격현상등에 BELLOWS를 보호한다.
4. COVER가 있어 외부환경으로부터 BELLOWS를 보호한다.
5. 유체에 따라 동(COPPER), ALL STS제품 가능.
6. 많은 신축량을 흡수 할 수 있다.
SFD TYPE-10, 20kg/㎠ ( DOUBLE TYPE EXPANSION JOINT FOR STAINLESS STEEL PIPE )
MODEL NO. LENGTH STOCK NO.
10 F 20 F
JOINT SFD EXPANSION 50A-10F/20F 680   Q137704
JOINT SFD EXPANSION 65A-10F/20F 780
JOINT SFD EXPANSION 80A-10F/20F 780
JOINT SFD EXPANSION 100A-10F/20F 880   Q1250541
JOINT SFD EXPANSION 125A-10F/20F 880
JOINT SFD EXPANSION 150A-10F/20F 930   Q1250542
JOINT SFD EXPANSION 200A-10F/20F 930
JOINT SFD EXPANSION 250A-10F/20F 980   Q1250543
JOINT SFD EXPANSION 300A-10F/20F 980
JOINT SFD EXPANSION 350A-10F/20F 1030
JOINT SFD EXPANSION 400A-10F/20F 1030 Q1037930
 발명특허 : 특허 NO. 0307307

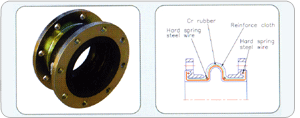

1. 진동흡수용 RUBBER PUMP CONNECTOR이다.
2. REAINFORCE CODE만을 이용 매우 FLEXIBLE하다.
3. FLANGE가 회전형으로 현장 작업이 편하다.
4. FLANGE가 규격(KS, DIN, PN, ANSI)에 호환성을 갖는다.
5. 광양제철 연주 M/D, COMPENSATOR 국산화개발품
6. BELOWS의 재질 : EPDM & CR 7. 80℃ 기준으로 설계됨.
SAM-R TYPE-10, 20kg/㎠ ( RUBBER PUMP CONNECTOR )
MODEL NO. LENGTH STOCK NO.
10 F 20 F
JOINT SAM-R FLEXIBLE 32A-10F/20F 130
JOINT SAM-R FLEXIBLE 40A-10F/20F 130 Q1038114 Q1296716
JOINT SAM-R FLEXIBLE 50A-10F/20F 130   Q1038108
JOINT SAM-R FLEXIBLE 50A-10F/20F 150 Q1038115 Q1038122
JOINT SAM-R FLEXIBLE 65A-10F/20F 100   Q1038109
JOINT SAM-R FLEXIBLE 65A-10F/20F 150 Q1038116 Q1038123
JOINT SAM-R FLEXIBLE 80A-10F/20F 100   Q1038110
JOINT SAM-R FLEXIBLE 80A-10F/20F 150 Q1038117 Q1038124
JOINT SAM-R FLEXIBLE 100A-10F/20F 150 Q1038118 Q1038125
JOINT SAM-R FLEXIBLE 125A-10F/20F 150 Q1038119 Q038126
JOINT SAM-R FLEXIBLE 150A-10F/20F 155 Q1038120 Q1038113
JOINT SAM-R FLEXIBLE 200A-10F/20F 100   Q1038111
JOINT SAM-R FLEXIBLE 200A-10F/20F 160 Q1038121 Q1038107

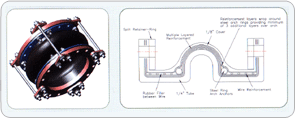

1. 배관 신축, 팽창용 RUBBER EXPANSION JOINT이다.
2. 유체의 종류에 따라 재질의 변겨이 가능하다. (내산, 알카리, 해수, 오일등)
3. 메탈 JOINT에 비하여 방진 효과가 우수하다.
4. RETAINING RING이 일체형으로 제작되었다.
5. 허용 온도 : -40℃ ~ 80℃
6. 상용압력 : -760mmAq ~ 15kg/㎠
SAM-RF TYPE-10, 20kg/㎠ ( RUBBER FLEXIBLE CONNECTOR )
MODEL NO. LENGTH STOCK NO.
10 F 20 F
JOINT SAM-RF FLEXIBLE 250A-10F/20F 203 Q2007194
JOINT SAM-R FLEXIBLE 300A-10F/20F 203 Q2007195
JOINT SAM-RF FLEXIBLE 350A-10F/20F 203   Q1250527
JOINT SAM-R FLEXIBLE 400A-10F/20F 203 Q2072948
JOINT SAM-R FLEXIBLE 450A-10F/20F 203 Q2072950
JOINT SAM-R FLEXIBLE 500A-10F/20F 203 Q2072951
JOINT SAM-R FLEXIBLE 600A-10F/20F 254 Q2072953
JOINT SAM-R FLEXIBLE 700A-10F/20F 254
JOINT SAM-R FLEXIBLE 800A-10F/20F 254
JOINT SAM-R FLEXIBLE 900A-10F/20F 304

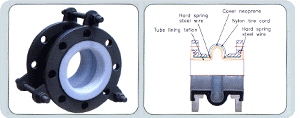

1. 내산 및 알카리등 화학적 부식이 상한곳에 적합하다.
2. 안쪽이 TEFLON으로 내마모성이 우수하다. (점도, 점성이 높은 유체)
3. 진동흡수용 PUMP CONNECTOR로 FLEXIBLE하다.
4. FLANGE가 회전형으로 현장 작업이 편하다.
5. FLANGE가 규격(KS, DIN, PN, ANSI)에 호환성을 갖는다.
6. 허용 온도 : -40℃ ~ 120℃
7. 상용압력 : ~ 10kg/㎠
SAM-RT TYPE-10, 20kg/㎠ ( TEFLON INSERT FLEXIBLE JOINT )
MODEL NO. LENGTH STOCK NO.
10 F 20 F
JOINT SAM-RT FLEXIBLE 40A-10F/20F 125 Q2101643
JOINT SAM-RT FLEXIBLE 50A-10F/20F 130
JOINT SAM-RT FLEXIBLE 65A-10F/20F 130
JOINT SAM-RT FLEXIBLE 80A-10F/20F 134 Q1250528
JOINT SAM-RT FLEXIBLE 100A-10F/20F 156 Q1250529
JOINT SAM-RT FLEXIBLE 125A-10F/20F 168 Q2004696
JOINT SAM-RT FLEXIBLE 150A-10F/20F 180 Q1038129
JOINT SAM-RT FLEXIBLE 200A-10F/20F 184 Q2039207
JOINT SAM-RT FLEXIBLE 250A-10F/20F 250
JOINT SAM-RT FLEXIBLE 300A-10F/20F 250
JOINT SAM-RT FLEXIBLE 350A-10F/20F 250

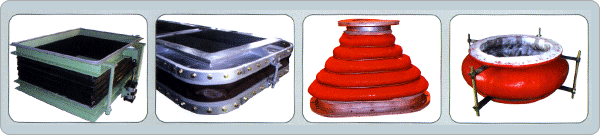

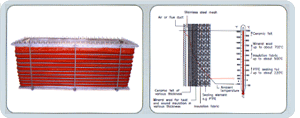

1. METAL-EXPANSION JOINT보다 다방향 변위성을 갖는다.
2. 소음과 진동의 흡수가 뛰어나다
3. 주변환경(고온, 내화학성)에 우수하다.
4. 가벼우며 개 · 보수시 현장조립이 가능하다.
5. 원형 및 사각등 NO-LEAKAGE TYPE으로 설계가 가능하다.
6. 허용 온도 : -40℃ ~ 1230℃
SAMV-C TYPE CONSTRUCTION
MODEL NO. LENGTH STOCK NO.
SAM-V-FFX800BF 395x11500 FLEXIBLE SAM-NOMEX FOR CMCP INPUT SEALING FLET TYPE Q2005841
SAM-V-FFX800BF 395x28500 FLEXIBLE SAM-NOMEX FOR CMCP INPUT SEALING FLET TYPE Q2005842
SAM-V-FFX800BF OD2270LO230 EXPANSION SAMV-CB 120 Q1296711
SAM-V-FFX800BF 2600A LO350 300℃ FLEXIBLE SS400 FOR GAS SAMV-CF Q1038130
SAM-V-FFX800BF OD1095 SAMFLEX 980Lx924Dx1095D FLANGE 300CEL SAMV-CB 120 Q2038298
내산용 NON-METALIC
EXPANSION JOINT		TEFRON LINED
FLEXIBLE HOSE		내산용 TEFLON
EXPANSION JOINT		CAMERA CORNER TYPE
EXPANSION JOINT
MODEL NO. STOCK NO.
JOINT TYPE 48 DN50-RED AUSF-A, EXPANSION Q1038144
JOINT TYPE 48 DN65-RED AUSF-A, EXPANSION Q1038145
JOINT TYPE 48 DN80-RED AUSF-A, EXPANSION Q1038147
JOINT TYPE 48 DN200-RED AUSF-A, EXPANSION Q1038146
JOINT STS-10F150A EXPANSION FOR STEAM/WATER Q1038138
JOINT STS-10F65A EXPANSION FOR STEAM/WATER Q1038139
JOINT STS-5F WELDED EXPANSION FOR STAVE Q2086488
JOINT FLEXIBLE 50Ax250L FOR STAVE SFFJ-06P Q2086484
JOINT FLEXIBLE 50Ax350L FOR STAVE SFFJ-06P Q2086485
JOINT EXPANSION 200Ax200L SAMFLEX SFP-2-8009 S/D Q2086486
JOINT EXPANSION 200Ax350L SAMFLEX SFP-2-8009 S/D Q2086487
JOINT FLEXIBLE 1254x1200L SFTRH-SAMSUNGFLEX FOR 2EGL Q2052335
JOINT EXPANSION TCI 1400/EPDM, SAMV-CB-412-3233Hx920Wx280L Q2081329
BELLOWS SFU-T 250A 267.4Dx400Dx846L Q2068526
